Вскм 90 15 номер в госреестре

Назначение
Описание
Технические характеристики
Знак утверждения типа
Поверка
Сведения о методах измерений

Назначение

Счетчики воды крыльчатые универсальные ВСКМ 90 «АТЛАНТ» и ОСВ «НЕПТУН» предназначены для измерений объема сетевой и питьевой воды в системах холодного и горячего водоснабжения.

Описание

Счетчики воды крыльчатые универсальные ВСКМ 90 «АТЛАНТ» и ОСВ «НЕПТУН» состоят из корпуса с входным и выходным патрубками, сетчатого фильтра, измерительной камеры, крыльчатки и счетного механизма. Конструктивно счетчики защищены от воздействия внешнего магнитного поля.

Принцип работы состоит в измерении числа оборотов крыльчатки, вращающейся под воздействием протекающей воды. Поток воды, пройдя сетчатый фильтр, попадает в измерительную камеру и приводит во вращение крыльчатку. Количество оборотов крыльчатки пропорционально объему воды, протекающей через счетчик. Вращение крыльчатки через магнитную связь передается на счетный механизм и преобразуется в значение измеренного объема воды прошедшего через счетчик. Счетный механизм состоит из масштабирующего редуктора с роликовым и стрелочными указателями объема, обеспечивающий отображение показаний в м3 и его долях. На шкале счетного механизма имеется сигнальная звездочка, обеспечивающая повышение разрешающей способности счетчика. Счетный механизм оснащен дисковым стрелочным указателем и технологическими посадочными креплениями для установки модуля дистанционной передачи измеренного объема.

В зависимости от исполнения счетчики воды крыльчатые универсальные ВСКМ 90 «АТЛАНТ» и ОСВ «НЕПТУН» имеют кольцо или защитный кожух крепления счетного механизма к корпусу и выполняют функцию защитной пломбы, поскольку получить доступ к конструкции счетчика без видимого повреждения кольца или защитного кожуха крепления невозможно. Либо устанавливается пломба на регулировочный винт или пломбировочное кольцо.

Счетчики воды крыльчатые универсальные ВСКМ 90 «АТЛАНТ» и ОСВ «НЕПТУН» имеют следующие исполнения:

ВСКМ 90 — ХХ ХХ Х «АТЛАНТ»

I-ДГ — дистанционный герконовый выход;

«Х» — при использовании на холодной воде; -«-» — универсальные.

— 15, 20, 25, 32, 40, 50 — диаметр условный (Ду), мм.

ОСВ Х- ХХ ХХ «НЕПТУН»

_ДГ — дистанционный герконовый выход;

_15, 20, 25, 32, 40- диаметр условный (Ду), мм;

«Х» — при использовании на холодной воде; «У» — универсальные.

д) ОСВУ -25 ДГ «НЕПТУН»    ж) ОСВХ — 25 «НЕПТУН»

Рисунок 1-Внешний вид счетчиков воды крыльчатых универсальных ВСКМ 90 «АТЛАНТ» и ОСВ «НЕПТУН»

Технические характеристики

Основные метрологические и технические характеристики счетчиков воды крыльчатых универсальных ВСКМ 90 «АТЛАНТ» и ОСВ «НЕПТУН» приведены в таблице 1.

Лист № 3 Всего листов 5

Таблица 1-Метрологические и технические характеристики_

Счетчики воды крыльчатые универсальные ВСКМ 90 «АТЛАНТ» и ОСВ «НЕПТУН» предназначены для измерения объема воды при давлении не более 1,6 МПа в диапазонах температур:

—    от плюс 5 °С до плюс 50 °С — ОСВХ «НЕПТУН» Ду (15 — 40) мм, ВСКМ 90Х «АТЛАНТ» Ду (15 — 50) мм;

—    от плюс 5 °С до плюс 150 °С — ОСВУ «НЕПТУН» Ду (25 — 40) мм, ВСКМ 90 «АТЛАНТ» Ду (25 — 50) мм;

—    от плюс 5 °С до плюс 120 °С — ОСВУ «НЕПТУН» Ду (15 — 20) мм, ВСКМ 90 «АТЛАНТ» Ду (15 — 20) мм.

Знак утверждения типа

наносят на циферблат методом шелкографии и на паспорт типографским способом. Комплектность средства измерений

Комплектность средства измерений приведена в таблице 2.

Таблица 2- Комплектность

Поверка

осуществляется по документу МИ 1592-99 «ГСИ. Счетчики воды. Методика поверки».

При поверке применять следующие средства измерений:

— установка для поверки счетчиков с пределами допускаемой относительной погрешности ±0,5 %.

Сведения о методах измерений

приведены в руководстве по эксплуатации.

Нормативные и технические документы, устанавливающие требования к счетчикам воды крыльчатым универсальным ВСКМ 90 «АТЛАНТ» и ОСВ «НЕПТУН»

ГОСТ Р 50193.1-92 (ИСО 4064/1-77) «Измерение расхода воды в закрытых каналах. Счётчики холодной питьевой воды. Технические требования».

ГОСТ Р 50601-93 «Счетчики питьевой воды крыльчатые. Общие технические условия». ГОСТ 8.510-2002 «ГСИ. Государственная поверочная схема для средств измерений объема и массы жидкости».

ТУ 4213-011-77986247-2014 «Счетчики воды крыльчатые универсальные ВСКМ 90 «АТЛАНТ» и ОСВ «НЕПТУН».

Для измерения объема сетевой и питьевой воды, протекающей в подающих или обратных трубопроводах закрытых и открытых систем теплоснабжения, системах холодного и горячего водоснабжения в диапазоне температур 5…90 °С при давлении не более 1,0 МПа.

Информация по Госреестру

Основные данные
Номер по Госреестру	32539-11
Наименование	Счетчики холодной и горячей воды
Модель	ВСКМ 90
Технические условия на выпуск	ТУ 4213-001-77986247-2005
Класс СИ	29.01.03.02
Год регистрации	2011
Методика поверки / информация о поверке	ГОСТ 8.156-83
Межповерочный интервал / Периодичность поверки	4 года — для гор.воды; 6 лет — хол.6 лет на счетчики, изготовленные после 2013 г.
Страна-производитель	Россия
Примечание	16.04.2014 Внесены изменения в межповерочный интервалВзамен № 32539-06
Центр сертификации СИ
Наименование центра	ГЦИ СИ Ростест-Москва
Адрес центра	117418, г.Москва, Нахимовский пр-т, 31
Руководитель центра	Бас Виталий Николаевич
Телефон	(8*095) 332-67-77
Факс	124-99-96
Информация о сертификате
Срок действия сертификата	31.10.2016
Номер сертификата	44337
Тип сертификата (C — серия/E — партия)	С
Дата протокола	Приказ 480 п. 02 от 16.04.2014Приказ 6260 от 31.10.11 п.04

К сожалению, комментарии пока что отсутствуют. Вы можете быть первым. Оставить комментарий:

Для измерения объема сетевой и питьевой воды, протекающей в подающих или обратных трубопроводах закрытых и открытых систем теплоснабжения, системах холодного и горячего водоснабжения в диапазоне температур 5…90 °С при давлении не более 1,0 МПа.

Основные данные
Госреестр №	32539-11
Наименование	Счетчики холодной и горячей воды
Модель	ВСКМ 90
Технические условия	ТУ 4213-001-77986247-2005
Класс СИ	29.01.03.02
Год регистрации	2011
Методика поверки	ГОСТ 8.156-83
Межповерочный интервал	4 года — для гор.воды; 6 лет — хол.6 лет на счетчики, изготовленные после 2013 г.
Страна-производитель	Россия
Центр сертификации СИ
Наименование	ГЦИ СИ Ростест-Москва
Адрес	117418, г.Москва, Нахимовский пр-т, 31
Руководитель	Бас Виталий Николаевич
Телефон	(8*095) 332-67-77
Факс	124-99-96
Информация о сертификате
Срок действия сертификата	31.10.2016
Номер сертификата	44337
Тип сертификата (На серию или на партию)	С
Дата протокола	Приказ 480 п. 02 от 16.04.2014Приказ 6260 от 31.10.11 п.04

Скачать

Кол-во:

В данном подразделе представлены описания крыльчатых одноструйных квартирных и общедомовых счетчиков холодной и горячей воды ВСКМ-90, ВСКМ90 исполнения «АТЛАНТ», Ду15…Ду50, см. по следующим ссылкам характеристики водосчетчиков:

1. Квартирные/бытовые счетчики воды ВСКМ-90-15/20  (Ду-15,-20), крыльчатые одноструйные сухоходные.

2. Общедомовые счетчики воды ВСКМ-90-25/32/40/50 «АТЛАНТ» (Ду-25…50мм), крыльчатые одноструйные сухоходные.

См. также Многоструйные счетчики воды ВСКМ-90 (Ду25…50), с повышенной влагозащитой IP68.

См. также характеристики «умных» водосчетчиков:

ВСКМ-iWAN (Ду 15, 20) — квартирные умные счетчики холодной и горячей воды с передачей показаний.

ВСКМ-МИД-Р-IP68 (Ду 15, 20) —  квартирные умные счетчики холодной и горячей воды с передачей показаний и повышенной пылевлагозащитой.

Общедомовые умные счетчики горячей и холодной воды ВСКМ-90-МИД-Р-IP68 (Ду 25, 32, 40, 50)  с радиоинтерфейсом LoRaWAN (крыльчатые, многоструйные сухоходные).

---

1. Квартирные счетчики воды ВСКМ-90-15/20 (Ду15, Ду20)

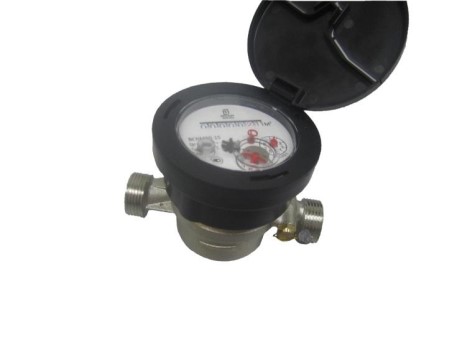

Крыльчатый одноструйный сухоходный счетчик воды ВСКМ-90 Ду-15,-20мм предназначен для установки в квартирах, дачных домах и других объектах с малым расходом воды. Счетчик ВСКМ 90 выпускается в модификациях для холодной и горячей воды.

Счетчик горячей и холодной воды ВСКМ-90 Ду-15,-20мм предназначен для измерения объема потребленной сетевой и питьевой воды с максимальной температурой 90° C и давлением до 1,6 МПа, может быть интегрирован в автоматизированную систему сбора данных (АСКУЭ) как проводную (ДГ), так и беспроводную(МИД).

Счетчики воды ВСКМ-90-15-ДГ, ВСКМ-90-20-ДГ отличаются наличием импульсного выхода для дистанционной передачи данных, цена импульса составляет 10 литров/импульс или 1 литр/импульс.

Счетчики воды ВСКМ-90-15-М, ВСКМ-90-20-М отличаются наличием МИД-сенсора.

Межповерочный интервал (МПИ) 6 лет.
Гарантийный срок эксплуатации – 72 месяца.
Срок службы 12 лет.

Уникальная точность достигается применением целого ряда инноваций и разработок в конструкции прибора.

Неоднократные испытания счетчика выявили, что на протяжении срока службы они стабильно сохраняют заявленные метрологические характеристики.

Модификации и варианты оснащения счетчика воды ВСКМ-90-15,-20

Стандартное исполнение:

— латунный корпус;
— присоединение резьбовое;
— набор монтажных частей и прокладок в комплекте;
— счетный механизм может быть оснащен МИД-сенсором.

Модификация счетчика с импульсным выходом (ДГ):

— стандартное исполнение;
— датчик герконовый (МИД-сенсор отсутствует);
— цена импульса — 10 л/импульс.

Модификация с МИД-интерфейсом:

— стандартное исполнение;
— счетный механизм оснащен МИД-сенсором;
— корпус счетного механизма подготовлен для установки МИД.

Модификация счетчика с ДГ с ценой одного импульса — 1л (1л/имп):

— стандартное исполнение;
— датчик геркона установлен на литровой стрелке счетного механизма.

Модификация счетчика с монтажной длиной (80мм):

— стандартное исполнение;
— монтажная длина L=80 мм.

Модификация счетчика с монтажной длиной (80мм) с импульсным выходом (ДГ):

— стандартное исполнение;
— монтажная длина L=80 мм.
— датчик герконовый (МИД-сенсор отсутствует);
— цена импульса — 10 л/импульс.

Стоимость (цена) квартирных счетчиков воды ВСКМ-90-15/20,  наличие на складе

Стоимость квартирных счетчиков воды ВСКМ-90-15/20 зависит от диаметра условного прохода — ДУ (определяющего номинальный расход — Ду15, Ду20), модификации (см. выше), монтажной длины, наличия комплекта монтажных частей (КМЧ), импульсного выхода (ДГ) и МИД-сенсора, а также цен на доп. оборудование, объема заказа и формы оплаты.

Примеры цен на водосчётчики Ду-15, -20 (квартирные):

Наименование водосчётчика	Ду, мм	Монтажная длина, мм	Артикул	Цена*, руб. без нал. без импульсного выхода	Артикул	Цена*, руб. без нал. с импульсным выходом — ДГ
ВСКМ-15 (110 мм, с КМЧ, с ОК)	15	110	02-15-244	554	02-15-245	625
ВСКМ-15 (110 мм, с КМЧ)	15	110	02-15-243	541	02-15-253	612
ВСКМ-15 (110 мм, без КМЧ)	15	110	02-15-249	499	02-15-251	571
ВСКМ -15 (80 мм, с КМЧ, с ОК)	15	80	02-15-247	554	02-15-248	625
ВСКМ -15 (80 мм, с КМЧ)	15	80	02-15-246	541	02-15-254	612
ВСКМ -15 (80 мм, без КМЧ)	15	80	02-15-250	499	02-15-252	571
ВСКМ-20	20	130	02-20-243	915	02-20-245	1 242

*- Все цены на ВСКМ-90-15, ВСКМ-90-20 указаны исходя из мелкооптового заказа на базовое исполнение, без учета налога НДС=20%, стоимости тары/упаковки и расходов на отгрузку/доставку, без учета акций, скидок и спецпредложений, конкретные условия и цены, как заказать (купить) счетчик воды ВСКМ-90, срок изготовления (производства) уточняйте у менеджеров.
При крупных оптовых партиях и на проектные заказы цена формируется индивидуально, исходя из объема партии, достигнутых договоренностей и адреса объекта.

Цены на водосчетчики с импульсным выходом ДГ и МИД-сенсором отражены в следующей таблице:

Артикул	Наименование водосчётчика	Ду, мм	Монтажная длина, мм	Цена*, руб. без нал. с импульсным выходом
02-15-17	Счетчик воды ВСКМ 90-15 ДГ (80 мм) (1л/имп)	15	80	872
02-15-88	Счетчик воды ВСКМ 90-15 ДГ (80 мм) (1л/имп) (без КМЧ)	15	80	818
02-15-04	Счетчик воды ВСКМ 90-15 ДГ (110 мм) (1л/имп)	15	110	898
02-15-87	Счетчик воды ВСКМ 90-15 ДГ (110 мм) (1л/имп) (без КМЧ)	15	110	844
02-15-08	Счетчик воды ВСКМ 90-15 М МИД (165 мм)	15	165	1 700

Внимание! в наличии на складе в Москве квартирные счетчики воды:

Метрологические параметры квартирного счетчика воды ВСКМ-90-15/20 (-ДГ, -М)

Наименование параметра	Норма для счетчиков ВСКМ-90-15/20 (-ДГ, -М) диаметром условного прохода, Ду, мм
Диаметр условного прохода, Ду, мм	Ду 15 мм	Ду 20 мм
Метрологический класс	А	В	А	В
Расход воды, м3/час
— минимальный qmin	0,06	0,02	0,1	0,04
— переходный qt	0,15	0,12	0,25	0,2
— номинальный qn	1,5	2,5
— максимальный qmax	3	5
Максимальный объем воды, м3, измеренный за
— сутки	37,5	62,5
— месяц	1 125	1875
Порог чувствительности, м3/ч, не более	0,015	0,02
Передаточный коэффициент, м3/импульс	1,4814×10-5	2,3384×10-5
Минимальная цена деления счетного механизма, м3	0,0001
Наибольшее значение роликового указателя, м3	999 999
Диапазон  измерения температуры горячей воды, °С	от +5 до +90
Диапазон  измерения температуры холодной воды, °С	от +5 до +50
Монтажная длина l, мм	80/110	130

Достоинства счетчика воды для квартир ВСКМ-90-15,-20

— МЕЖПОВЕРОЧНЫЙ ИНТЕРВАЛ (МПИ) 6 ЛЕТ;
— гарантийный срок – 72 месяца;
— диапазон температуры воды от +5 до +90°C;
— счетчик воды герметичен и выдерживает максимальное рабочее давление до 1,6 МПа;
— латунный корпус;
— длина прямого участка обеспечивается комплектом присоединительных частей, входящих в комплект поставки;
— монтажная длина проточной части счетчика воды в двух исполнениях(110 мм и 80 мм);
— возможность интеграции счетчика в автоматизированную систему сбора данных (АСКУЭ): счетчик воды может быть оснащен МИД-сенсором, позволяющим устанавливать МИД, либо может комплектоваться импульсным выходом (ДГ);
— полностью соответствует ГОСТ Р 50193;
— сохранение заявленных метрологических характеристик на протяжении всего срока службы даже при работе в неблагоприятных условиях;
— не требует прокладки электрических сетей – счетчик независим от источников питания;
— высокая перегрузочная способность по расходу и давлению;
— максимально удобное считывание показаний: вращаемый на 360 градусов счетный механизм с 8 роликами и стрелочными указателями;
— малая потеря давления;
— минимальные затраты на установку и эксплуатацию;
— надежная конструкционная защита от внешнего магнитного воздействия;
— усиленные подшипники, изготовленные из сапфира, с малым трением гарантируют длительный срок службы;
— срок службы не менее 12 лет.

---

2. Общедомовые счетчики воды ВСКМ-90-25/32/40/50 исполнения «АТЛАНТ» (одноструйная бюджетная версия водосчетчиков ВСКМ90-25…50)

Общедомовые крыльчатые одноструйные счетчики воды ВСКМ-90-25, ВСКМ-90-32, ВСКМ-90-40, ВСКМ-90-50,  в исполнения «АТЛАНТ» (водосчетчики Ду-25…50мм) предназначены для измерения объема потребленной питьевой или сетевой технической холодной и горячей воды с максимальной температурой 50° (ВСКМ-90 «Атлант»Х) и 120° C (ВСКМ-90 «Атлант») и давлением до 1,6 МПа (выше см. квартирные водосчетчики Ду15, Ду20мм).

См. также Многоструйные счетчики воды ВСКМ-90 (Ду25…50), с повышенной влагозащитой IP68.

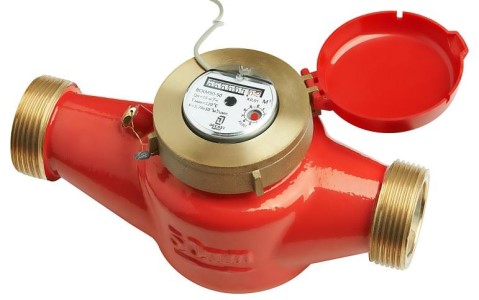

Водосчетчики ВСКМ-90 «Атлант» имеют окрашенный чугунный корпус красного или синего цвета, счетный механизм с латунной гайкой и возможностью разбора, резьбовое присоединение.

Счетчики ВСКМ-90-25/32/40/50 «АТЛАНТ» (Ду-25…50мм) предназначены для установки в частных коттеджах, многоквартирных домах в качестве общедомового счетчика, и предприятиях со средним расходом воды. Могут использоваться с водой низкого качества.

Преимущества счетчиков воды ВСКМ-90 исполнения АТЛАНТ:

— латунная гайка закрывающая счетный механизм облегчает проведение ремонта.
— водосчетчики ВСКМ-90 исполнения АТЛАНТ являются бюджетной версией счетчиков ВСКМ90 и отличаются низкой ценой.

Модификации счетчика ВСКМ-90-25…50

Стандартное исполнение:

— окрашенный чугунный корпус красного или синего цвета;
— счетный механизм с латунной гайкой и возможностью разборки
— присоединение резьбовое.

Технические характеристики счетчиков воды ВСКМ-90-Ду25…50 «АТЛАНТ»

Принцип работы тахометрического крыльчатого счетчика воды ВСКМ-90-Ду25…50 «АТЛАНТ» состоит в измерении числа оборотов чувствительного элемента (крыльчатки или турбинки), вращающегося под действием потока протекающей воды. Количество оборотов чувствительного элемента пропорционально объему воды, протекающей через счетчик.

Счетный механизм обеспечивает отображение показаний в м³ и его долях. Лицевая панель счетного механизма содержит табло из 8 барабанчиков, с нанесенными 6-миллиметровыми цифрами. Специально подобранный шрифт цифр позволяет безошибочно определять показания счетчика под различными углами обзора. Счетный механизм вращается на 350 градусов, что сохраняет удобство в эксплуатации при любом положении и размещении счетчика. Кроме того, прибор имеет специальный стрелочный металлический указатель «МИД-сенсор» (в исполнении ДГ стрелка выполнена из пластика). Кроме того, счетчик может до оснащаться импульсным датчиком (ДГ).

Параметр (характеристика) счетчика воды ВСКМ-90 АТЛАНТ	Значение параметра (характеристики) для водосчетчиков с диаметром условного прохода
Диаметр условного прохода, Ду	25	32	40	50
Метрологический класс*	A	B	A	B	A	B	A	B
Минимальный расход воды, qmin, м3/ч:	0,14	0,07	0,24	0,12	0,4	0,2	1,2	0,45
Переходный расход воды, qt, м3/ч:	0,35	0,28	0,6	0,48	1	0,8	4,5	3
Расход воды, м3/ч:
— номинальный, qn	3,5	6	10	15
— максимальный, qmax	7	12	20	30
Максимальный объем воды, м3, измеренный за:
— сутки	87,5	150	250	375
— месяц	2625	4500	7500	11250
Порог чувствительности, м3/ч, не более	0,02	0,03	0,04	0,045
Пределы допускаемой относительной погрешности счетчиков, %:
от qmin до qt,	±5
от qt до qmax, включительно	±2
Диапазон температуры воды, °С:
— для счетчиков горячей и холодной воды	от +5 до +120
— для счетчиков холодной воды	от +5 до +50
Номинальное давление, МПа, не более	1,6
Потеря давления на qmax, МПа, не более	0,1
__________________
*A – при вертикальном и наклонном монтаже счётчиков;
B, С– при горизонтальном монтаже счётчиков.

---

 Форма заказа счетчиков воды ВСКМ-90-15…50 (водосчетчиков)

Для того, чтобы заказать (купить) счетчик воды ВСКМ-90-15…50 (водосчетчик), нужно сделать заявку по электронной почте или телефонам отдела продаж, указанным в разделе сайта Контакты.

При оформлении заказа на счетчики воды ВСКМ-90-15…50 (водосчетчики-сухоходы) следует указать
— диаметр условного прохода Ду,
— минимальный и максимальный расход,
— метрологический класс,
— вариант оснащения (модификацию),
— и другие данные по запросу производства.

В случае возникновения затруднений при выборе нужной модификации водосчетчика ВСКМ90, а также по любым другим вопросам просим обращаться в отдел продаж по соответствующим телефонам либо электронной почте.

КМЧ, прокладка и защитный колпачок входят в стандартный комплект поставки счетчиков воды ВСКМ90. Также по отдельному заказу может быть поставлено другое дополнительное оборудование для механических тахометрических (крыльчатых и турбинных) водосчетчиков — краны шаровые, фильтры сетчатые, редуктор давления и т.д. (см. ниже по тексту подробную информацию о дополнительном оборудовании для счетчиков воды).

---

Возможные ошибки при оформлении заказа на крыльчатые водосчетчики ВСКМ90-15,-20,-25,-32,-40,-50

При заказе тахометрических крыльчатых водосчетчиков ВСКМ90-15,-20,-25,-32,-40,-50 рекомендуем быть внимательными при оформлении заказа, в т.ч. учитывать возможные варианты записи обозначения и встречающиеся ошибки при заказе. Например, нам доводилось сталкиваться с такими ошибками в заявках:
— неправильное или некорректное название прибора: холодноводный домовой водомер, влагозащищенный расходомер на холодную воду, сухоход, сухоходный домашний измеритель расхода, бытовой водометр, датчик потока, преобразователь расхода, флоуметр, флуометр, регистратор водопотребления, индивидуальный прибор учета потребления воды водоучета водопотребления, сенсор, регулятор, анализатор, детектор и прочие ошибки в названии прибора..
— неправильные обозначения модели и  орфографические ошибки: ВСКМ90, ВКСМ-90, ВКСМ90, ВМСК-, СВКМ-90, СВКМ90, СВ-КМ-, ВС-КМ-; BCKM-90, BCKM90 (латиницей вместо кириллицы) и т.п.
— ошибки написания связанные с переводом, транслитераций или раскладкой клавиатуры, например: Water Meters VSKM-90, cold water meters VSKM-90, residential water meters, vskm-90-15-50-atlant schetchiki holodnoj i goryachej vody, DCRV-90, DCRV90 (в  En-раскладке) и т.д. и т.п.

Поэтому убедительная просьба, будьте внимательны при оформлении заказа на счетчики холодной воды и горячей воды BCKM-90, не путайте обозначения, а если не знаете или не уверены, то просто напишите основные технические характеристики (Ду, температуру измеряемой среды и т.п.) и условия эксплуатации в простой форме изложения, а инженеры нашего предприятия подберут необходимый Вам прибор и доп. оборудование по наилучшему соотношению Цена — Качество — Срок изготовления (наличие на складе).

Техническая документация на счетчик воды ВСКМ-90-15/20, ВСКМ90-25/32/40/50 АТЛАНТ:
см. Карта заказа ВСКМ-90-15/20, ВСКМ90-25/32/40/50 АТЛАНТ счетчик воды (скачать опросный лист).
см. Технические характеристики ВСКМ-90-15/20, ВСКМ90-25/32/40/50 АТЛАНТ счетчик воды (Тех.описание).
см. Руководство по эксплуатации ВСКМ90-15/20, ВСКМ-90-25/32/40/50 АТЛАНТ счетчик воды.
см. Методика поверки ВСКМ90-15/20, ВСКМ-90-25/32/40/50 АТЛАНТ счетчик воды.
По заявке потребителя могут быть высланы карта(форма) заказа (опросный лист) ВС, сертификат/свидетельство об утверждении типа средства измерения, разрешения на применение, декларация о соответствии, паспорт СВ, техническое описание и руководство по эксплуатации, руководство пользователя на доп. оборудование и периферийные устройства, описание типа средства измерения и методика поверки, а также прочие разрешительные и нормативные документы (ГОСТы, СанПиН, СНиПы и правила учета и т.п.).

---

Дополнительная информация о тахометрических крыльчатых и турбинных счетчиках воды

КМЧ и дополнительное оборудование к тахометрическим водосчетчикам

Комплектация и виды комплектов монтажных частей (КМЧ) и дополнительного оборудования подбирается в зависимости от типа счетчика воды:
— квартирные счетчики (бытовые/индивидуальные крыльчатые Ду15, Ду20);
— домовые счетчики (общедомовые турбинные Ду25,32,40,40);
— промышленные (турбинные Ду свыше 50мм);
— комбинированные (с двумя счетчиками: для большого и малого расходов);
см. номенклатуру, цены и технические описания счётчиков-расходомеров жидкости (водосчетчиков).
см. дополнительное оборудование и монтажно-запорная арматура для расходомеров.

Базовая комплектация квартирного крыльчатого водосчетчика (Ду15-20мм) относительно проста:
— комплект штуцеров (присоединители — «Американки»): штуцер(удлинитель), гайка, прокладка (G1/2(Ду15) или G3/4(Ду20) по 2 шт., материал латунь или сталь с гальваническим покрытием);
— кран шаровый (Ду15 или Ду20, до 1,6МПа, материал обычно латунь или сталь);
— фильтр сетчатый грубой очистки воды (прямой или косой, латунный или стальной);
— редуктор давления (с манометром или без);
— дополнительные выходы (помимо импульсного): многоимпульсные выхода (2,4), частотный, токовый-4-20мА, цифровой-RS232/RS485, радиовыход.
см. комплект МСС (монтажная сборка счетчика) для водосчетчиков Ду15, Ду20.

Общедомовые и промышленные турбинные счетчики воды могут иметь достаточно сложную и разнообразную комплектацию:
помимо базовой комплектации, аналогичной квартирным индивидуальным приборам учета (присоединители, краны, фильтры, редуктора) возможна комплектация турбинных приборов следующим дополнительным оборудованием:

Присоединительная арматура:
— Комплекты монтажных частей — КМЧ Ду15-400мм для резьбового, фланцевого или присоединения типа «Сэндвич».
(ответные фланцы, прокладки, болты/шпильки, гайки, шайбы) для установки счетчика (расходомера) или проставки (габаритного имитатора):
— Комплекты ответных фланцев (КОФ по ГОСТ 12820-80 и др.)
— Переходы Ду, прямые участки (присоединительные участки) и прочие элемены трубопровода
— Проставки (габаритные имитаторы, монтажные вставки)
— Уплотнения и крепеж (прокладки, болты(шпильки), гайки, шайбы)
Также возможна поставка целых монтажных водомерных узлов учета расхода: фланцевых и межфланцевых-«сэндвич»(прямые участки + габаритная вставка + КМЧ).

Дополнительное оборудование узлов учета расхода (УУР):
— Монтажно-запорная арматура: краны, клапаны, присоединительные фитинги, тройники, спускники
— Шкафы монтажные
— КИПиА: манометры, термометры, датчики, реле, преобразователи температуры и давления, регуляторы, блоки(источники) питания, блоки управления.
— Оборудование и системы для диспетчеризации
Периферийные устройства сбора и передачи данных: модули (M-Bas, МИД, импульсный), радиомодули, концентраторы, ОТР, GSM/GPRS модемы, антенны, адаптеры, конвертер, преобразователи интерфейсов, ПО (диспетчерские программы считывания данных), регистраторы, архиваторы и прочее оборудование.
Кабель (электропитания и связи(сигнальный).

Общие рекомендации по размещению, монтажу и работе тахометрических счетчиков воды (водосчетчиков)

Тахометрические (крыльчатые (Ду15-20) и турбинные (Ду25 и более)) водосчётчики (далее — ВС) обычно предназначены для установки в отапливаемых помещениях или специальных павильонах с температурой окружающей среды Тос (воздуха) обычно от +5 до +50°С и относительной влажностью не более 80%. К приборам должен быть обеспечен свободный доступ для осмотра в любое время года. Место установки должно гарантировать эксплуатацию прибора без возможных механических повреждений. Установка водосчётчиков в затапливаемых, в холодных помещениях при температуре менее 5°С, и в помещениях с влажностью более 80% не рекомендуется (за исключением специального затапливаемого исполнения с кодом пыле-водозащиты IP68).

При монтаже тахометрического водосчётчика должны быть соблюдены следующие обязательные условия:

а) Тахометрический водосчётчик (далее ВС или СВ) монтируется только на горизонтальном участке трубопровода в «разгруженном» положении — циферблатом вверх, при этом крыльчатые счётчики Ду15 и Ду20 мм работают в заявленном в паспорте диапазоне расходов (обычно класса В), а при монтаже на вертикальном участке или циферблатом параллельно стене, ВС начинает работает в диапазоне расходов соответствующих предыдущему менее точному классу (если был класс В, то станет А; а если С, то В, см. технические характеристики, заявленные в паспорте прибора).

б) Установка осуществляется таким образом, чтобы прибор всегда был заполнен водой (монтаж в напорный трубопровод);

в) При установке тахометрического водосчётчика после отводов, запорной арматуры, переходников, фильтров и других устройств, создающих искажение потока, непосредственно перед ВС необходимо предусмотреть прямой участок трубопроводов для спрямления потока длиной не менее 5Ду, а за прибором — не менее 1Ду (где Ду — условный диаметр трубопровода). Прямой участок трубопровода перед малорасходными ВС (Ду=15-40мм) не требуется, если ВС монтируется с комплектом поставляемых заводом — изготовителем присоединителей (штуцеров-удлинителей) специальной конструкции, стабилизирующих поток воды до ламинарного течения. Необходимо учесть, что при нарушении условий монтажа появляется дополнительная погрешность.

г) На случай ремонта или замены счетчика воды (далее СВ) перед прямым участком до прибора и после прямого участка трубопровода после прибора устанавливается запорная арматура (краны, вентили, задвижки, клапаны), а также спускники для опорожнения отключаемого участка, которые монтируются вне зоны прямых участков.

д) Перед малорасходными СВ (Ду=15-40мм), но после запорной арматуры вне зоны прямолинейного участка трубопровода; а также после счетчика при установке его на обратном трубопроводе ГВС или ТС(теплоснабжения), до запорной арматуры рекомендуется устанавливать фильтры воды (прямые или косые сетчатые фильтры грубой очистки).

е) Не допускается установка СВ на расстоянии менее 2-х метров от устройств, создающих вокруг себя мощное электро-магнитное поле (например, силовых трансформаторов), а также размещение прибора в зоне действия постоянных магнитов, использование потребителем «стоп-магнита» вообще противозаконно.

---

Copyright © ТЕПЛОПРИБОР.рф 2015-2020 все права защищены,
текст зашифрован, копирование отслеживается и преследуется;
авт./ред.-ФМВ; ред.МЕА8, ПОМ, соавторы ДЕК/ОРН ск10, КЦ-М15/П0.
ГК Теплоприбор — производство и продажа КИПиА: Приборы измерения и контроля расхода / Расходомеры жидкости / Тахометрические счетчики холодной, горячей воды и универсальные (+5+90С): квартирные/бытовые (крыльчатые Ду15, Ду20, в т.ч. бюджетные эконом-класса) и общедомовые/промышленные водосчетчики с Ду более 25мм — ВСКМ-90-15…50-Атлант, МСВ-15, МСВ-20-ДГ, ВКМ-15/20 Росич, СВ-15Х, СВ-15Г, Саяны-Т, ПУЛЬС-15У, ВСХ-15…-40, ВСХд-15…-40, ВСТ-15…-40, ПУЛЬСАР-М, СТВУ, СТВХ СТРИМ, СТВК-1, ВСХНК, ВСХКНд и др.
См. техописание/характеристики ВС, прайс-лист (оптовая цена), рекомендации по выбору, аналоги и замены, форму заказа (как правильно выбрать, заказать и купить) счетчик воды ВСКМ-90-15/20/25/32/40/50 по цене производителя в наличии со склада в Москве (или уточнить срок изготовления).
Также см. способы доставки и отгрузка ТК (Деловые Линии и другими) по всей территории РФ. Прочую информацию по заказу — см. официальный сайт ГК Теплоприбор раздел Приборы и системы контроля расхода.

Мы будем рады, если информация оказалась полезна Вам, а также заранее благодарим за обращение в любое из представительств группы компаний «Теплоприбор» (три Теплоприбора, Теплоконтроль, Промприбор и другие предприятия) и обещаем приложить все усилия для оправдания Вашего доверия..

Вернуться в начало страницы

26382-04 2004-2009 Valtec VLF-R (VLF-R-C15/1,5; VLF-R-W15/1,5; VLF-R-C20/2,5; VLF-R-W20/2,5) (Ду 15-20мм) ХВ 6 / ГВ 4 ООО «ВАЛТЕК», г.С.-Петербург 26382-07 2007-2012 Valtec VLF-R (VLF-R-C15/1.5; VLF-R-W 15/1,5; VLF-R-U (I) 15/1,5; VLF-R-C20/ 2,5; VLF-R-W20/2,5; VLF-R-U (1)20/2,5) ХВ 6 / ГВ 4 ООО «ВАЛТЕК», г.С.-Петербург 26382-12 2012-2017 Valtec VLF-R (VLF-R-C15/1.5; VLF-R-W 15/1,5; VLF-R-U (I) 15/1,5; VLF-R-C20/ 2,5; VLF-R-W20/2,5; VLF-R-U (1)20/2,5) ХВ 6 / ГВ 4 ООО «Спутник», г.С.-Петербург 58362-14 2014-2019 Valtec VLF, VLF-C, VLF-W, VLF-U ХВ 6 / ГВ 6 ООО «Спутник», г.С.-Петербург 25708-03 2003-2008 Itelma WFK2, WFW2 ХВ 5 / ГВ 5 ОАО «Арзамасское ОКБ «Импульс», г.Арзамас 25986-04 2004-2009 Itelma (Siemens) WFK2, WFW2 ХВ 6 / ГВ 4 ООО «Итэлма-Ресурс», пос.Томилино (торговая марка фирмы «Siemens», Германия) 37584-08 2008-2013 itelma WFK2, WFW2 ХВ 6 / ГВ 4 ООО «ИТЭЛМА Билдинг Системс», г.Москва 54418-13 2013-2018 itelma WFK2, WFW2 ХВ 6 / ГВ 6 ООО «НПП «ИТЭЛМА Билдинг Системс», г.Москва 37583-08 2008-2013 itelma WFK3, WFW3 ХВ 6 / ГВ 4 ООО «ИТЭЛМА Билдинг Системс», г.Москва 55467-13 2013-2018 Эконом ЭКОНОМ ХВ 6 / ГВ 4 ООО «ДЮКС», г.Москва 60909-15 2015-2020 Эконом ЭКО НОМ ХВ 6 / ГВ 6 ООО «ДЮКС», г.Москва 67831-17 2017-2022 Эконом ЭКО НОМ (ЭКО НОМ СВ-15-80, ЭКО НОМ СВ-15-80-И ЭКО НОМ СВ-15-80-И(+), ЭКО НОМ СВ-15-110, ЭКО НОМ СВ-15-110-И ЭКО НОМ СВ-15-110-И(+)) ХВ 6 / ГВ 6 ООО «ДЮКС», г.Москва 62574-15 2015-2020 Эконом ЭКО НОМ-20,ЭКО НОМ-25,ЭКО НОМ-32,ЭКО НОМ-40,ЭКО НОМ-50 ХВ 6 / ГВ 4 ООО «ДЮКС», г.Москва 53352-13 2013-2018 Экомера Экомера ЭКО-15, ЭКО-20, ЭКО-25 ХВ 6 / ГВ 4 ООО «Урал Прибор», г.Москва 69675-17 2017-2022 Экомера Экомера ЭКО-15, ЭКО-20, ЭКО-25 ХВ 6 / ГВ 6 ООО «Сантехническая Компания «ЭКОМЕРА», г.Москва 33541-06 2006-2012 Берегун Берегун ХВ 6 / ГВ 4 ООО «СУ-29», г.Москва 33541-12 2012-2017 Берегун Берегун ХВ 6 / ГВ 4 ООО «СУ-29», г.Москва 47244-11 2011-2016 Пульс ПУЛЬС ХВ 6 / ГВ 4 ООО «Аква-С», г.Реутов 57032-14 2014-2019 Пульс ПУЛЬС ХВ 6 / ГВ 6 ООО «Аква-С», г.Реутов 24319-03 2003-2004 Метер СВ-15Г, СВ-15Х, СВ-15ИГ, СВ-15ИХ ХВ 6 / ГВ 5 ПНИПКУ «Венчур», г.С.-Петербург 24319-04 2004-2009 Метер СВ-15Г, СВ-15Х, СВ-15ИГ, СВ-15ИХ ХВ 6 / ГВ 5 ООО «Метер», г.С.-Петербург 24319-05 2005-2010 Метер СВ-15, исп. СВ-15Х, СВ-15Г, СВ-15ИХ, СВ-15ИГ ХВ 6 / ГВ 5 ООО «Метер», г.С.-Петербург 38760-08 2002-2013 Метер МЕТЕР СВ (СВ-15Х, СВ-15Г, СВ-15И, СВ-15ИХ, СВ-15ИГ, СВ-20Х, СВ-20Г, СВ-20ИХ, СВ-20ИГ) ХВ 6 / ГВ 5 ООО «Метер», г.С.-Петербург 39202-08 2008-2013 Метер СВ-15Х(Г), СВ-15ИХ(ИГ), СВ-20Х(Г), СВ-20ИХ(ИГ) ХВ 6 / ГВ 4 Фирма «Meter», Китай 48411-11 2011-2016 Метер МЕТЕР СВ (СВ-15Х, СВ-15Г, СВ-15И, СВ-15ИХ, СВ-15ИГ, СВ-20Х, СВ-20Г, СВ-20ИХ, СВ-20ИГ, СВ-25Х, СВ-25Г, СВ-25ИХ, СВ-25ИГ, СВ-32Х, СВ-32Г, СВ-32ИХ, СВ-32ИГ, СВ-40Х, СВ-40Г, СВ-40ИХ, СВ-40ИГ) ХВ 6 / ГВ 4 ООО «Метер», г.С.-Петербург 58361-14 2014-2019 Метер METER CB (СВ-15Г, СВ-15ИГ, СВ-15Х, СВ-15ИХ, СВ-15, СВ-15И) ХВ 6 / ГВ 4 ООО «Метер», г.С.-Петербург 56279-14 2014-2019 Метер СВ (СВ-15, СВ-15И, СВ-15Х, СВ-15ИХ, СВ-15Г, СВ-15ИГ, СВУ-15, СВУ-15И, СВУ-15М, СВХ-15, СВХ-15И, СВХ-15М, СГВ-15, СГВ-15И, СГВ-15М) ХВ 6 / ГВ 6 ООО «МЕТЕР», г.С.-Петербург; ООО «МЕТЕР», дер.Новая Мельница 15746-96 1996-2001 Minol Minomess (FAZ, MB3, MC, Minolist ER1); Minomess M (NR-K,VR-K, NR-W, VR-W) ХВ 5 / ГВ 5 Фирма «Minol Messtechnik W. Lehmann GmbH & Co.», Германия 15746-01 2001-2006 Minol Minomess (FAZ, MB3, MC, Minolist ER1) — одноструйные; Minomess M (VR-K, VR-W) — многоструйные ХВ 6 / ГВ 4 Фирма «Minol International GmbH & Co. KG», Германия 32919-06 2006-2011 Minol Minomess (ETK, ETW, FAZ ETKi, FAZ ETWi, MB3, MC) (одноструйные), Minomess M (VR-K, VR-W) (многоструйные) ХВ 6 / ГВ 4 Фирма «Minol International GmbH & Co. KG», Германия 42813-09 2009-2014 Minol Миномесс, исп. Миномесс СВХ/СВГ, Миномесс СТ, Миномесс 3В, Миномесс М СВХД/СВГД, Миномесс М СВМ, СВМ-Гл ХВ 6 / ГВ 4 ООО «Миноль энергосбережение», г.Тюмень 42813-14 2014-2019 Minol Миномесс (СВХ/СВГ, СВГи/СВХи, Миномесс СТ, Миномесс 3В, Миномесс М СВХД/СВГД, Миномесс М СВМ, СВМ-Гл) ХВ 6 / ГВ 4 ООО «Миноль энергосбережение», г.Тюмень 47153-11 2011-2016 Тайпит ОХТА ХВ 6 / ГВ 4 ООО «Тайпит-Измерительные Приборы» (Тайпит-ИП), г.С.-Петербург 55359-13 2013-2018 Тайпит Тайпит ХВ 6 / ГВ 6 ООО «Тайпит-Измерительные Приборы» (Тайпит-ИП), г.С.-Петербург 30845-05 2005-2011 Мультисистема МС15 ХВ 6 / ГВ 4 ООО «Мультисистема», г.Москва 30845-11 2011-2016 Мультисистема МС15 ХВ 6 / ГВ 4 ООО «Мультисистема», г.Москва 55779-13 2013-2018 ЭКОС ECO S ХВ 6 / ГВ 4 Фирма «Ningbo Xinyuan Meter Co., Ltd.», Китай 40607-09 2009-2019 Тепловодомер ВСХ, ВСХд, ВСГ, ВСГд, ВСТ ХВ 6 / ГВ 4 Фирма «APATOR POWOGAZ S.A.», Польша 23648-07 2007-2012 Тепловодомер ВСХ,ВСГд,ВСГ,ВСГд,ВСТ ХВ 6 / ГВ 6 ЗАО «Тепловодомер», г.Мытищи 51794-12 2012-2017 Тепловодомер ВСХ,ВСГд,ВСГ,ВСГд,ВСТ ХВ 6 / ГВ 6 ЗАО «Тепловодомер», г.Мытищи 19089-99 1999-2005 Теплоконтроль Сигма (ВСХ-15, ВСГ-15) ХВ 5 / ГВ 5 ПО «Теплоконтроль», г.Казань 54233-13 2013-2018 Экватэл «ЭКВАТЭЛ» СВК-15 ХВ 6 / ГВ 4, все по 6 лет с 2015 ООО «Торговый дом «Экватэл», г.Набережные Челны 68151-17 2017-2022 Экватэл СВК-15, СВК-20 (Х, Г, У), СВМ-15, СВМ-20 (Х, Г, У) ХВ 6 / ГВ 6 ООО «Торговый дом «Экватэл», г.Набережные Челны 39392-08 2008-2014 Виндэкс ETWI 15 ВИНДЭКС ХВ 6 / ГВ 4 ОАО «Бологовский арматурный завод», г.Бологое 60378-15 2015-2020 Виндэкс ETWI 15 ВИНДЭКС ХВ 6 / ГВ 6 ОАО «Бологовский арматурный завод», г.Бологое 17041-03 2003-2013 Enbra EV(хол), EV-1(гор) ХВ 6 / ГВ 4 Фирма «ENBRA spol. s.r.o.», Чехия 24860-03 2003-2011 Enbra EV-AM(хол), EV-AM1(гор) ХВ 6 / ГВ 4 Фирма «ENBRA spol. s.r.o.», Чехия 24860-11 2011-2016 Enbra EV-AM(хол), EV-AM1(гор) ХВ 6 / ГВ 4 Фирма «ENBRA, a.s.», Чехия 24860-16 2016-2021 Enbra EV-AM(хол), EV-AM1(гор) ХВ 6 / ГВ 6 Фирма «ENBRA, a.s.», Чехия 49316-12 2012-2017 Норма НОРМА СВК ХВ 6 / ГВ 4 ООО «Норма Измерительные Системы» (НИС), г.С.-Петербург 57034-14 2014-2019 Норма НОРМА СВКМ (Г, Х, У(И)) СВКМ-15Г, СВКМ-15Х, СВКМ-15У СВКМ-15УИ ХВ 6 / ГВ 6 ООО «Норма Измерительные Системы» (НИС), г.С.-Петербург 73676-18 2018-2023 Норма НОРМА СВКМ, НОРМА СВКС (Г, Х, У(И)) СВКМ-15Г, СВКМ-15Х, СВКМ-15У СВКМ-15УИ, СВКС-15Г, СВКС-15Х, СВКС-15У СВКС-15УИ ХВ 6 / ГВ 6 ООО «Норма Измерительные Системы» (НИС), г.С.-Петербург 80029-20 2020-2025 Норма НОРМА СВКМ (Г, Х, У(И)) СВКМ-15Г, СВКМ-15Х, СВКМ-15У СВКМ-15УИ, СВКМ-15ХИ, СВКМ-15ГИ, СВКМ-20Г, СВКМ-20Х, СВКМ-20У СВКМ-20УИ, СВКМ-20ХИ, СВКМ-20ГИ ХВ 6 / ГВ 6 ООО «Норма Измерительные Системы» (ООО ПК «НИС»), г. Санкт-Петербург 31107-06 2005-2016 Maddalena CD S/D8,CD ONE TRP,DS TRP,DS TRP V,DS S/D ХВ 6 / ГВ 4 Фирма «Maddalena S.p.A.», Италия 33948-07 2007-2012 Maddalena Maddalena мод. CDS/D8 ХВ 6 / ГВ 4 ООО «Северокузбасский машиностроительный завод», г.Анжеро-Судженск 66793-17 2017-2022 Maddalena CD SD PLUS, CD SD PLUS EVO, CD ONE TRP ХВ 6 / ГВ 4 Фирма «Maddalena S.p.A.», Италия 32539-06 2006-2011 ВСКМ ВСКМ 90-15, ВСКМ 90-20, ВСКМ 90-25, ВСКМ 90-32, ВСКМ 90-40, ВСКМ 90-50. исп. ВСКМ 90, ВСКМ 90 ДГ, ВСКМ 90-50Ф ХВ 6 / ГВ 4 ООО «ПК Прибор», г.Москва 32539-11 2011-2015 ВСКМ 90 ВСКМ 90-15, ВСКМ 90-20, ВСКМ 90-25, ВСКМ 90-32, ВСКМ 90-40, ВСКМ 90-50 ХВ 6 / ГВ 4, все по 6 лет с 2013 ООО «ПК Прибор», г.Москва 61032-15 2015-2020 ВСКМ 90-15 АТЛАНТ ВСКМ 90-15 «Атлант» и ОСВ «Нептун» ХВ 6 / ГВ 4 ООО «Пав-ЮС», г.Москва 66635-17 2017-2022 ВСКМ ВСКМ-15, ВСКМ-20 ХВ 6 / ГВ 6 ООО «Декаст», г.Москва 38308-08 2008-2018 Itron TU4 мод. Unimag, Unimag PE, Unimag Cyble ХВ 6 / ГВ 4 Фирма «Itron Italia S.p.A.», Италия 26899-04 2004-2009 Lorenz ET, ET-I ХВ 6 / ГВ 4 Фирма «Mess-Systeme Lorenz GmbH & Co. KG», Германия 19727-03 2003-2018 Водоучет ETK/ETW ХВ 6 / ГВ 4 ЗАО «Компания Верле», г.Москва 22852-02 2002-2007 Elster S (S100, S101, S130, S140, S2000) ХВ 6 / ГВ 4 Фирма «ELSTER Messtechnik GmbH», Германия 22852-07 2007-2009 Elster S (S100, S110, S140, S2000) ХВ 6 / ГВ 4 ООО «Эльстер Метроника», г.Москва 30394-05 2005-2010 Elster S100 ХВ 6 / ГВ 4 ООО «Эльстер Метроника», г.Москва 42880-09 2009-2015 Elster S (S100, S2000) ХВ 6 / ГВ 4 Фирма «Elster s.r.o.», Словакия 15881-02 2002-2008 Techem AP(ETK,ETW,ETK I,ETW I,Vario S,Data II,Data III,Puls) ХВ 6 / ГВ 4 Фирма «Techem International GmbH», Германия 15881-06 2006-2017 Techem AP(ETK,ETW,ETK I,ETW I,Vario S,Data II,Data III,Puls) ХВ 6 / ГВ 4 Фирма «Techem AG», Германия 15881-06 2006-2017 Techem AP(ETK,ETW,ETK I,ETW I,Vario S,Data II,Data III,Puls) ХВ 6 / ГВ 4 Фирма «Techem AG», Германия 17844-98 1998-2004 Алексеевский СХ(СХИ)-«Алексеевский», СГ(СГИ) -«Алексеевский» СХ-15, СГ-15, СХИ-15, СГИ-15, СХ-20, СГ-20, СХИ-20, СГИ-20 ХВ 6 / ГВ 4 ОАО «Завод «Водоприбор», г.Москва 17844-04 2004-2007 Алексеевский СХ(СХИ)-«Алексеевский», СГ(СГИ) -«Алексеевский» СХ-15, СГ-15, СХИ-15, СГИ-15, СХ-20, СГ-20, СХИ-20, СГИ-20 ХВ 6 / ГВ 4 ООО фирма «Ценнер-Водоприбор Лтд.», г.Москва 17844-07 2007-2012 Алексеевский СХ(СХИ)-«Алексеевский», СГ(СГИ) -«Алексеевский» СХ-15, СГ-15, СХИ-15, СГИ-15, СХ-20, СГ-20, СХИ-20, СГИ-20 ХВ 6 / ГВ 4 ООО фирма «Ценнер-Водоприбор Лтд.», г.Москва 37951-08 2008-2013 Новоалексеевский СХ(СХИ) — «Новоалексеевский», СГ (СГИ) — «Новоалексеевский» СХ-15, СГ-15, СХИ-15, СГИ-15, СХ-20, СГ-20, СХИ-20, СГИ-20 ХВ 6 / ГВ 4 ООО «ЭВК-Сервис», г.Москва 13869-02 2002-2003 Арзамасский СВК (СВК 10-2, СВК 15-3) ХВ 6 / ГВ 4 ОАО «Арзамасский приборостроительный завод», г.Арзамас 13869-03 2003-2008 Арзамасский СВК (СВК 10-2, СВК 15-3, СВК 15-3-1, СВК 15-3-2, СВК 20-5, СВК 20-5-1) ХВ 6 / ГВ 4 ОАО «Арзамасский приборостроительный завод», г.Арзамас 13869-08 2008-2013 Арзамасский СВК (СВК 15-3-1, СВК 15-3-2, СВК 15-3-7, СВК 15-3-8, СВК 15-3-7-1, СВК 15-3-8-1, СВК 20-5, СВК 20-5-1) ХВ 6 / ГВ 4 ОАО «Арзамасский приборостроительный завод», г.Арзамас 13869-13 2013-2015 Арзамасский СВК (СВК 15-3-2, СВК 15-3-2И, СВК 15-3-7, СВК 15-3-7-1, СВК 15-3-8, СВК 15-3-8-1, ARZAMAS 15-3-8, СВК 20-5, СВК 20-5И) ХВ 6 / ГВ 4, все по 6 лет с 01.04.2015 ОАО «Арзамасский приборостроительный завод», г.Арзамас 29898-05 2005-2010 NOVATOR ЛК-15Х, ЛК15-Г ЛК-20Х, ЛК-20Г ХВ 6 / ГВ 4 ГП «Новатор», Украина, г.Хмельницкий 29898-11 2011-2016 NOVATOR ЛК-15Х, ЛК15-Г ЛК-20Х, ЛК-20Г ХВ 6 / ГВ 4 ГП «Новатор», Украина, г.Хмельницкий 29898-13 2013-2018 NOVATOR ЛК-15Х, ЛК15-Г ЛК-20Х, ЛК-20Г 3 года — для исполнений ЛК-15У, ЛК-20У;4 года — для других исполнений ГП «Новатор», Украина, г.Хмельницкий 13667-96 1996-2001 ZENNER ETW ГВ 5 Фирма «Karl Adolf Zenner», Германия 13671-96 1996-2001 ZENNER ETK ХВ 5 Фирма «Karl Adolf Zenner», Германия 13667-01 2001-2006 ZENNER ETW ХВ 5 / ГВ 5 Фирма «Karl Adolf Zenner», Германия 13671-01 2001-2006 ZENNER ETK ХВ 5 Фирма «Karl Adolf Zenner», Германия 29146-05 2005-2007 ZENNER ETK, ETW ХВ 6 / ГВ 4 Фирма «Contor Zenner Romania S.A.», Румыния 13667-06 2006-2011 ZENNER ETW, ETH ГВ 5 Фирма «ZENNER International GmbH & Co. KG», Германия 13671-06 2006-2011 ZENNER ETK ХВ 6 Фирма «ZENNER International GmbH & Co. KG», Германия 48241-11 2011-2021 ZENNER ET, исп. ЕТК; ЕTW; ЕTH ХВ 6 / ГВ 4 Фирма «ZENNER International GmbH & Co. KG», Германия 16078-00 2000-2005 Бетар СХВ, СГВ (СХВ-15, СХВ-15Д, ХГВ-15, СГВ-15Д, СХВ-20, СХВ-20Д, СГВ-20, СГВ-20Д) ХВ 5 / ГВ 5 ПКФ «Бетар» при ОАО «Чистопольский часовой завод «Восток», г.Чистополь 16078-05 2005-2013 Бетар СХВ, СГВ (СХВ-15, СХВ-15Д, ХГВ-15, СГВ-15Д, СХВ-20, СХВ-20Д, СГВ-20, СГВ-20Д) ХВ 6 / ГВ 4 ООО ПКФ «Бетар», г.Чистополь, Республика Татарстан 16078-13 2013-2018 Бетар СХВ, СГВ (СХВ-15, СХВ-15Д, ХГВ-15, СГВ-15Д, СХВ-20, СХВ-20Д, СГВ-20, СГВ-20Д) ХВ 6 / ГВ 6 ООО ПКФ «Бетар», г.Чистополь, Республика Татарстан 61648-15 2015-2020 Бетар СХВМ-15, СГВМ-15 ХВ 6 / ГВ 6 ООО ПКФ «Бетар», г.Чистополь, Республика Татарстан 23556-02 2007-2013 Sensus Volumex (VLX 1,5; E-T QN 1,5; 2,5;) ХВ 6 / ГВ 4 Фирма «Sensus Slovensko a.s.», Словакия 29438-05 2005-2013 Sensus Residia Jet (мод. Residia Jet-С) ХВ 6 / ГВ 4 Фирма «Sensus Slovensko a.s.», Словакия 51334-12 2012-2017 Groen Home-15, Home-15i, Home-20, Home-20i ХВ 6 / ГВ 4 Фирма «Groen Мetering Company Ltd.», Германия 65916-16 2016-2021 Groen Home-15, Home-15i, Home-20, Home-20i ХВ 6 / ГВ 6 Фирма «Chongqing Groen Imp. & Exp. Co., Ltd., Китай; ООО «Энергобыт», г.Химки 46597-11 2011-2016 Росконтроль СВУ-15, СВХ-15, СВГ-15, СВУ-20, СВХ-20, СВГ-20 ХВ 6 / ГВ 4, все по 6 лет с 30.06.2011 ООО «Кредо», г.Челябинск 65085-16 2016-2021 Росконтроль СВУ-15В, СВХ-15В, СВУ-20В, СВХ-20В ХВ 6 / ГВ 6 ООО «Кредо», г.Челябинск 27052-04 2004-2009 BMERERS GSD5, GSD8, GSD5-R, VENUS ХВ 6 / ГВ 4 Фирма «B METERS s.r.l.», Италия 27052-09 2009-2019 BMERERS GSD5, GSD5-R; GSD8, GSD8-R; GSD8-45, GSD8-45-R; VENUS ХВ 6 / ГВ 4 Фирма «B METERS s.r.l.», Италия 13544-93 1993-2008 СКВГ 90-3/15 СКВГ 90-3/15 ГВ 5 ООО «Ставропольэнергоприбор», г.Ставрополь 27361-04 2004-2009 СКВГ 90 СКВ / СКВГ90 / СКВГ90-ГК / СКВГ150-ГК ХВ 6 / ГВ 4 ОАО «ВПО «Точмаш», г.Владимир 27361-09 2009-2014 СКВГ 90-3/15 СКВ/ СКВГ90/ СКВ-АМ/ СКВГ90-АМ/ СКВ-ГК/ СКВГ90-ГК/ СКВГ150-ГК ХВ 6 / ГВ 4 ОАО «ВПО «Точмаш», г.Владимир 44572-10 2010-2015 Gerrida СВК (СВК-15Х(Г), СВК-20Х(Г), СВК-25Х(Г), СВК-32Х(Г)) ХВ 6 / ГВ 4 ООО «ГЕРРИДА», г.Казань 54835-13 2013-2018 Gerrida СВК (СВК-15Х(М)(И), СВК-15Г(М)(И), СВК-20Х(И), СВК-20Г(И)) ХВ 6 / ГВ 4 ООО «ГЕРРИДА», г.Казань 61399-15 2015-2020 Gerrida СВК (СВК-15Х(М)(И), СВК-15Г(М)(И)) ХВ 6 / ГВ 6 ООО «Геррида групп», г.Краснодар 66411-17 2017-2022 Gerrida СВК, СВКМ ХВ 6 / ГВ 6 ООО «ГЕРРИДА ГРУПП», г.Казань 75657-19 2019-2024 Gerrida СВК, СВКМ ХВ 6 / ГВ 6 ООО ПКФ «ГЕРРИДА», г.Краснодар 33952-07 2007-2010 ТРИТОН КВх 1,5 «Тритон» и КВг 1,5 «Тритон» ХВ 5 / ГВ 5 ООО «Лиом плюс», г.С.-Петербург 43682-10 2010-1015 ТРИТОН Тритон (КВх(г) 1,5; КВх(г) 1,5i; КВх(г) 1,5; КВх(г) 2,5; КВх(г) 2,5;i) ХВ 5 / ГВ 5 ООО «Лиом плюс», г.С.-Петербург 49152-12 2012-2017 ТРИТОН-М Тритон-М (КВУ1,5; КВУ1,5i; КВУ2.5; КВУ2,5i) ХВ 5 / ГВ 5 ООО «Лиом плюс», г.С.-Петербург 60780-15 2015-2020 ТРИТОН-УЛЬТРА (TRITON-ULTRA) ТРИТОН-УЛЬТРА (TRITON-ULTRA) КВх, КВг, КВу (КВу 1,5; КВу 1,5i; КВу 2,5; КВу 2,5i; КВх 1,5; КВх 1,5i; КВг 1,5; КВг 1,5i;) ХВ 6 / ГВ 6 ООО «Лиом плюс», г.С.-Петербург 31125-06 2006-2016 КАСКАД СВ-15Х «КАСКАД», СВ-15Г «КАСКАД» ХВ 5 / ГВ 5 ООО «ПФ «КАСКАД», г.С.-Петербург

Счетчик воды ВСКМ 90-15 ДГ предназначен для измерения объема сетевой воды по СНиП 2.04.07 и питьевой воды по ГОСТ Р 51232, протекающей в подающих или обратных трубопроводах закрытых или открытых систем теплоснабжения, системах холодного и горячего водоснабжения в диапазоне температур от 5 до 95°С при давлении не более 1,6 МПа.

Принцип действия крыльчатого счетчика основан на измерении числа оборотов крыльчатки, вращающейся со скоростью, пропорциональной расходу воды, протекающей в трубопроводе.

Монтажная длина проточной части счетчика воды бывает в двух исполнениях (110 мм и 80 мм).

Не требует прокладки электрических сетей – счетчик независим от источников питания.

Счетчик воды поставляется с комплектом монтажных частей.

Подробно о считывании можете ознакомиться в статье «Как снять показания со счетчика воды».

Подробно о подборе диаметра счетчика воды можете ознакомиться в статье «Как правильно подобрать диаметр счетчика воды».

Подробно об импульсном счетчике воды можете ознакомиться в статье «Что такое импульсный счетчик воды».

Метрологический класс ВСКМ 90-15 ДГ:

• Вертикальная установка — класс А
• Горизонтальная установка — класс В

Расход воды ВСКМ 90-15 ДГ

№	Наименование параметра	Норма
1	Метрологический класс	А	В
2	Расход воды, м3/ч
минимальный, Qmin	0,06	0,03
переходный, Qt	0,15	0,12
номинальный, Qnom	1,5
наибольший, Qmax	3

Габаритные и присоединительные размеры ВСКМ 90-15 ДГ (110 мм) счетчика холодной и горячей воды с импульсным выходом 10 л/имп с комплектом присоединителей

	L, мм	L1, мм	H, мм	B, мм	Д, мм
160	80	85	77	G1/2
